一、行業背景
供熱管網是城市集中供熱的生命線,由于施工質量、鋪設環境、運行狀況等造成管道洩露,將影響正常的居民供熱、浪費資源,嚴重時可能導緻生命财産的損失。另外,在供熱運營期間,巡線、停供、搶險、補漏等,都需動用大量人力物力,花費大量時間,其經濟損失非常巨大。
因此,采用先進的科技手段,對供熱管網進行實時監測,迅速準确地做出洩露預警并判斷洩露位置,使突發事件得到及時處理,降低安全風險和經濟損失,成爲行業持續關注和研究的焦點。
我公司與瑞典老牌熱力管網洩露技術研究專家PGMS公司達成深度合作,共同推出了目前全球最爲先進的“供熱管網洩露監測系統”解決方案。PGMS公司有著40餘年的行業經驗,目前基于互聯網的第5代系統,可達到用戶側維護工作最小化、專業設備公用化、分攤投資、複雜設備維護專業化、信息分享平台化,可爲熱力企業提供獨一無二的故障定位服務。

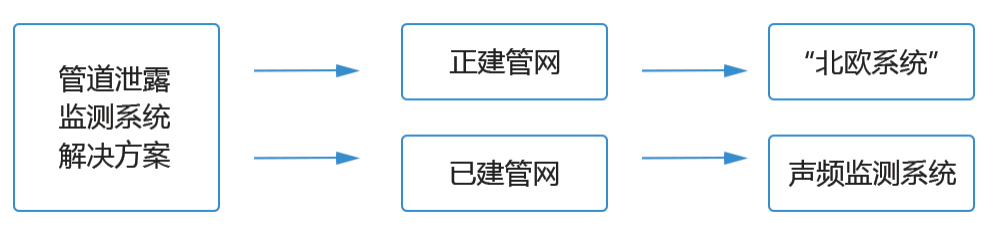

二、 管道洩露監測系統實施方案

l 正建管網———“北歐系統”

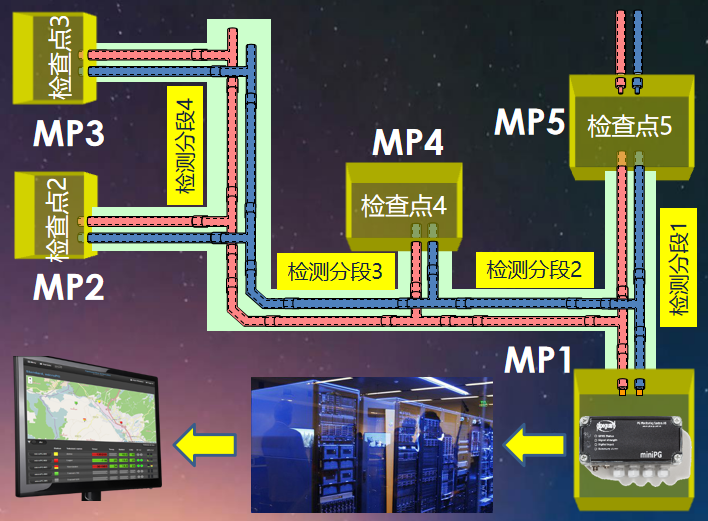

采用預安裝在保溫管道保溫層中的銅線作爲洩漏監測的傳感器和線号傳輸線,通過監測設備對所連接的銅線與鋼管之間的絕緣電阻和洩漏電壓進行持續監測來發現管道保溫破損或密封不嚴的外洩漏點以及鋼管洩漏的内洩漏點,立足于工程質量監督、洩漏早期發現和及時采取措施排除。將這樣的系統稱之爲“北歐系統。示意圖如下:

l 已建管網———聲頻監測系統
數量龐大的老舊管網跑冒滴漏嚴重浪費能源,新建管網在關鍵配套技術無法達标的情況下也需要一種兼容性更好的洩漏監測解決方案,安裝基于音頻采集和分析的洩漏監測系統,能夠實現介質鋼管的洩漏監測,如下圖所示:

三、 洩露監測系統解決什麼問題
1. 施工過程質量控制:洩露監測數據甲方、監理、施工方可實現三方共享,是發現和排除問題的重要前提,可及時發現補口、施工破壞等問題多發點的施工質量;
2. 質保期質量問題依據:以洩露監測數據爲質保期質量判斷的依據,避免業主遭受不必要的損失;
3. 運維指導工具:通過嵌入地圖及監測系統管網圖,快速掌握管網健康狀态,通過數據分析,輔助運維人員快速派遣維護、維修任務單,極大的降低巡檢費用;
4. 洩露診斷工具:軟件分析報警而非機器報警,趨勢判斷,準确知悉洩露情況,不誤報;
5. 洩露定位工具:無論曲線多複雜,通過比較法均可精确定位,避免錯誤開挖,節約管道維修費用;

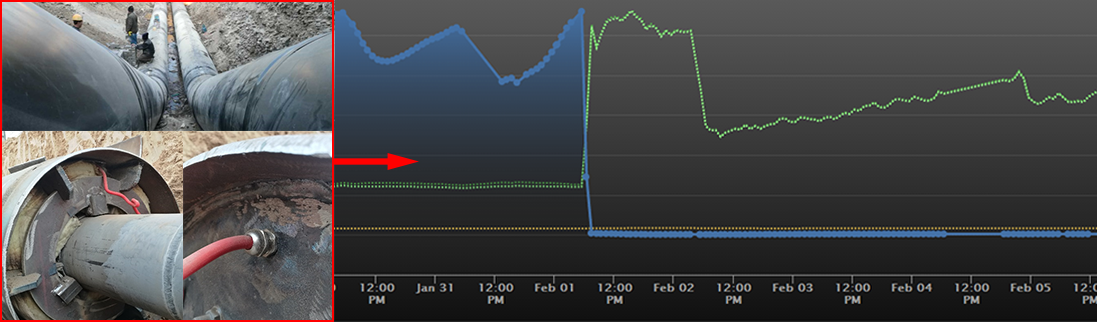

6. 維修驗證工具:保溫維修前,通過監測設備獲取數據;通過數據驗證潮濕是否完全排除;确認數據無誤後進行保溫修複;修複成功率100%;杜絕“修而不複”的費用浪費;管理人員可随時确認維修結果,避免信息失真或刻意錯誤報告,保證維修效果;
7. 公司管理需要:信息共享是管理需要;避免工作環節信息封鎖;杜絕虛假報告;管理/作業/監控人員信息對等;即使獲取信息,提高管理效率;
8. 智慧城市管理需要:智慧化城市需加強監管信息平台;地下管網狀态信息關乎安全;緩和監管缺失狀态;基于互聯網的洩露監測系統提供監管信息共享,地下供熱/供冷管道納入智慧城市監管平台成爲可能;
9. 環境與節能:熱網無監測=重複投資+能源浪費+環境污染嚴重+增加民生成本;
四、洩露監測系統可選配置

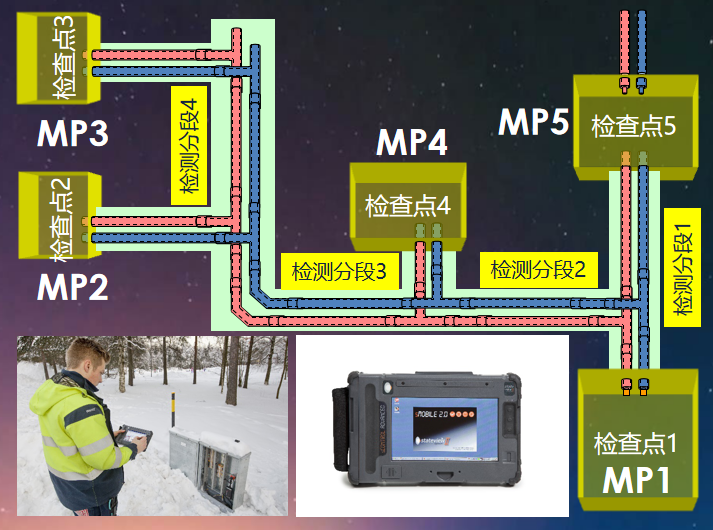

1.簡易監測系統:僅線路+檢查點,無檢測設備,需人工定期現場巡檢,投資少,但信息無法及時共享、及時确認,管網狀态無法納入中心監控;

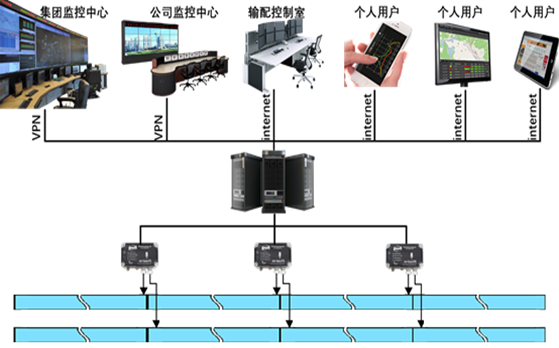

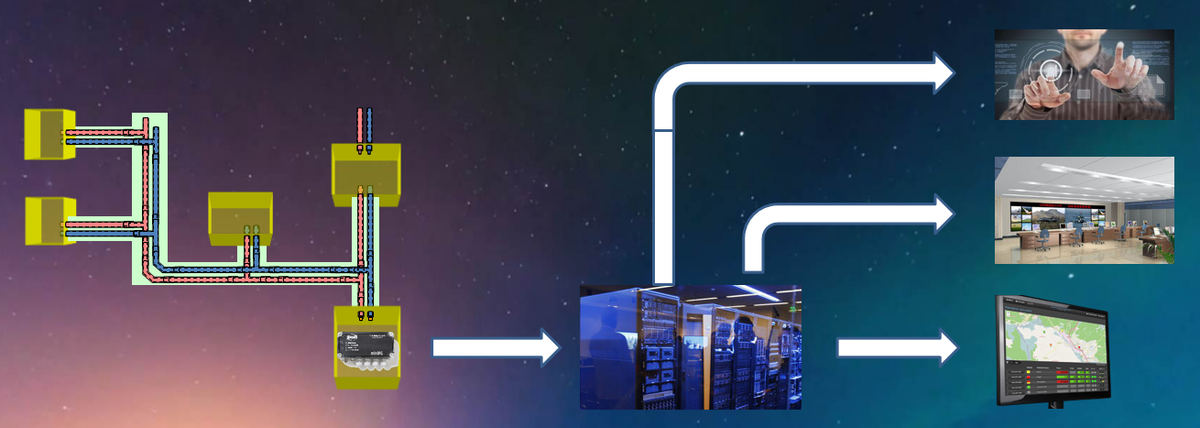

2. 經濟共享系統:線路+檢查點+檢測設備,共享服務器,爲用戶分擔服務器投資,網頁版數據軟件,數據無限制訪問,嵌入地圖可實現基本GIS功能,實現全部監測和數據管理功能;

3. 多共享系統:線路+檢查點+監測設備+專用通道,最終實現數據 接入監控中心;

五、洩露檢測系統使用與維護
Ø 洩露監測系統爲免維護系統,基本無日常維護需要
Ø 洩漏監測系統戶外測點線路年度檢查:此項工作并非必要項目,可根據洩漏監測系統提示針對性進行線路檢查
Ø 管網洩漏缺陷查證與修複。該項工作不屬于監測系統維護項目,爲日常工作範疇,包括所監測管線監測報警與洩漏位置查證與确認以及管道洩漏缺陷修複
Ø 英泰立達科技有限公司可提供檢測系統運行與管道故障識别、查證和修複全套外包服務
